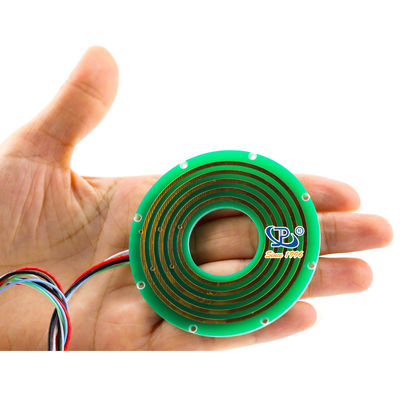

5 مدار حلقه گلدان با چرخش 360 ° و ولتاژ 24VAC / DC برای انتقال الکتریکی قابل اعتماد
جزئیات محصول
| مدارها | 5 مدار | رتبه بندی ولتاژ | 24VAC/DC |
|---|---|---|---|
| رتبه بندی فعلی | 1 آمپر در هر مدار | مواد تماس | طلا به طلا |
| سرعت کار | 0~50 دور در دقیقه | ولتاژ کاری | 380VDC/AC |
| قدرت دی الکتریک | ≥1000V@50Hz (جریان) ≥500V@50Hz (سیگنال) | مصالح مسکن | سیاه اکسیداسیون آلیاژ آلومینیوم |
| مقاومت عایق | 500MΩ@500VDC(جریان) 100MΩ@300VDC(سیگنال) | طول سیم | سیم استاتور: 700 میلی متر سیم روتور: 700 میلی متر |
| دمای عملیاتی | -20 درجه سانتیگراد ~ 60 درجه سانتیگراد | رطوبت | ≤60% RH |
| رتبه بندی IP | IP54 | ضخامت | 6 میلی متر |
| سرعت چرخش | بالا | ||
| برجسته کردن | 5 مدار حلقه گلدان,حلقه گشایش 360 درجه,24VAC/DC ولتاژ درجه بندی شده حلقه گلدان گلدان,360° Rotation Slip Ring,24VAC/DC Voltage Rating Pancake Slip Ring |
||
توضیحات محصول

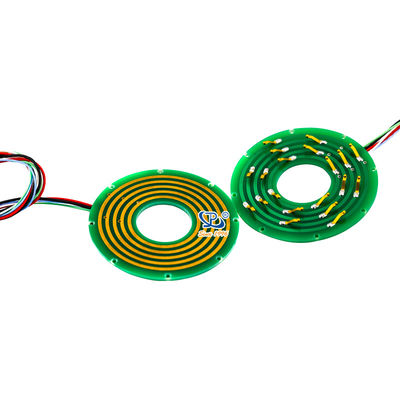

5 حلقه گلدان پنکیک با تماس طلا- طلا طیف گسترده ای از دما
خلاصه ی محصول
حلقه های پرتاب پنکیک سری LPK توسط JINPAT دارای یک طراحی بسیار نازک 6 میلی متر است که برای سیستم های چرخش با فضای نصب عمودی محدود ایده آل است.این واحدهای فشرده ترکیب حلقه های مس و بروش تماس در اطراف یک سوراخ مرکزی برای حداکثر بهره وری از فضا.
ویژگی های کلیدی
- قابلیت سرعت چرخش بالا
- تماس قابل اعتماد طلا به طلا با کمترین سر و صدا
- انتقال پیوسته قدرت و سیگنال 360 درجه
- اتصال پایدار بدون تداخل یا افت
- طراحی پنکیک فشرده فضای عمودی را صرفه جویی می کند
مزایای محصول
- گزینه رمزگذاری تصویر الکتریکی از پیش پیکربندی شده
- انتخاب پیکربندی های شفت جامد یا سوراخ
- تحویل سریع در دسترس است
- راه حل های مهندسی سفارشی
مشخصات فنی
| مدارها | 4 مدار * 10A + 9 مدار سیگنال | سرعت کار | 0 تا 50 دور در دقیقه |
|---|---|---|---|
| ولتاژ کاری | 380 ولت DC/AC | مواد تماس | طلا به طلا |
| قدرت دی الکتریک | ≥1000V@50Hz (جریان) ≥500V@50Hz (سیگنال) |
مسکن | آلیاژ آلومینیوم سیاه اکسید |
| عایق بندی | 500MΩ@500VDC (در حال حاضر) 100MΩ@300VDC (نشانه) |
طول سیم | استاتور/روتور: هر کدام 700 میلی متر |
| محدوده دما | -20°C تا +60°C | روش نصب | استاتور ثابت بر روی پیچ مشتری |
| رطوبت | ≤60٪ RH | رتبه بندی IP | IP54 |
کاربردهای معمول
- ماشین آلات بسته بندی و بسته بندی
- سیستم های حمل و نقل نیمه هادی
- تجهیزات اتوماسیون صنعتی
- مکانیسم های نمایش نمایشگاه
- تجهیزات تشخیصی پزشکی
- جدول های شاخص چرخش
- سیستم های کنترل فرآیند
نکات مهم شرکت
- 12،000+ مربع متر کارخانه تولید با 500+ کارمند
- به عنوان شرکت ملی با تکنولوژی بالا و جدید شناخته شده است
- دارنده 69 اختراع تکنولوژی
- 20 سال تجربه از سال 1996
- 10،000+ طرح موفق در سراسر صنایع
- مشارکت های جهانی با شرکت های بزرگ
- راه حل های مهندسی سفارشی رایگان
پرسش های مکرر
حلقه ی اسلیپ چیه؟
یک دستگاه الکترومکانیکی که انتقال قدرت / سیگنال بین سازه های ثابت و چرخان را امکان پذیر می کند، از بین بردن سیم های آویزان و بهبود قابلیت اطمینان سیستم.
چه نوع حلقه های لغزنده ای در دسترس هستند؟
نمونه کارها ما شامل حلقه های اسلیپ الکتریکی، مدل های انتقال سیگنال (USB / فیبر نوری) ، اتحادیه های پنوماتیک / هیدرولیک و راه حل های کاملا سفارشی است.
چطور حلقه ی مناسب را انتخاب کنیم؟
نیازمندی های مدار مورد نیاز شما، مشخصات ولتاژ / جریان، سرعت عملیاتی و پیکربندی نصب را در نظر بگیرید. مهندسان ما می توانند در انتخاب کمک کنند.
شما راه حل های سفارشی ارائه می دهید؟
بله، تیم مهندسی ما راه حل های سفارشی را برای کاربردهای منحصر به فرد توسعه می دهد. با نیازهای خود برای یک پیشنهاد سفارشی با ما تماس بگیرید.
