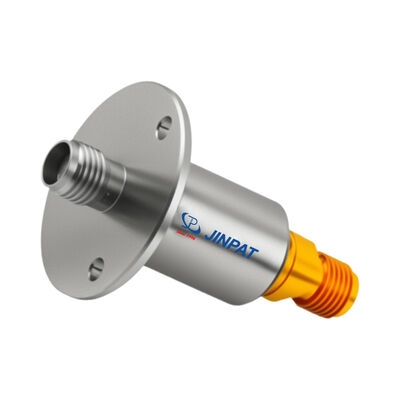

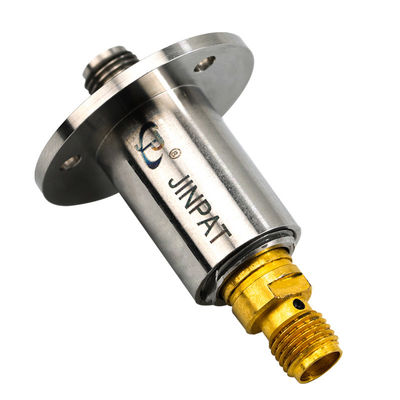

اتصال چرخشی حلقه لغزشی تک کاناله با محدوده فرکانسی DC تا 18 گیگاهرتز و محفظه استیل ضد زنگ
جزئیات محصول
| محدوده فرکانس | DC تا 18 گیگاهرتز | حداکثر قدرت، حداکثر | 1500 وات @ 1 گیگاهرتز |
|---|---|---|---|
| فاز WOW (حداکثر درجه) | 1 درجه | از دست دادن درج، WOW | 0.04 دسی بل |
| سطح حفاظت IP | IP 60 به ازای EN 60529 | ماده موردی | فولاد ضد زنگ |
| تماس مادی | مسری | برنامه | برجک های خودرو |
| برجسته کردن | مفصل چرخشی حلقه لغزنده,مفصل دوار هم محور,حلقه لغزنده تک کاناله |
||
توضیحات محصول
رینگ لغزنده/اتصال چرخشی تک کاناله DC تا 18 گیگاهرتز
طراحی سبک وزن با کنتاکتهای مس بریلیم
کانکتورهای کواکسیال RF اجزای ضروری هستند که بر روی کابلها یا ابزارها نصب میشوند تا اتصالات الکتریکی را در خطوط انتقال برقرار یا قطع کنند. به عنوان محصولات یکپارچهسازی مکانیکی و الکتریکی، آنها یک راهحل اقتصادی و در دسترس برای پیکربندیهای فشرده از طریق سوراخ ارائه میدهند.
کاربردهای ایدهآل
- سیستمهای ویدئویی (نظارت CCTV)
- تجهیزات رباتیک و اتوماسیون
- قرقرههای کابل و سیستمهای سیمپیچی
- تجهیزات تشخیصی پزشکی
- ماشینآلات بستهبندی
مشخصات فرکانس رادیویی
| پارامتر | مشخصات |
|---|---|
| نوع رابط | SMA ماده (50 اهم) |
| سبک | نوع I |
| محدوده فرکانس | DC تا 18 گیگاهرتز |
| توان پیک، حداکثر | 1500 وات @ 1 گیگاهرتز |
| توان متوسط، حداکثر | 200 وات @ 1 گیگاهرتز 70 وات @ 12 گیگاهرتز 50 وات @ 18 گیگاهرتز |
| VSWR، حداکثر | 1.20 @ 0 تا 6 گیگاهرتز 1.25 @ 6 تا 12 گیگاهرتز 1.30 @ 12 تا 18 گیگاهرتز |
| VSWR WOW | 0.03 |
| افت درج، حداکثر | 0.25 دسیبل @ 0 تا 6 گیگاهرتز 0.30 دسیبل @ 6 تا 12 گیگاهرتز 0.40 دسیبل @ 12 تا 18 گیگاهرتز |
| افت درج WOW | 0.04 دسیبل |
| فاز WOW (درجه حداکثر) | 1° |
مشخصات مکانیکی و محیطی
| پارامتر | مشخصات |
|---|---|
| حداکثر سرعت چرخش | 100 دور در دقیقه |
| حداقل طول عمر | 5 * 10⁶ دور |
| گشتاور شروع | حداکثر 1 Ncm |
| گشتاور چرخشی پیوسته | حداکثر 1 Ncm |
| حداکثر بار محوری روی رابط | ±5 N |
| حداکثر بار شعاعی روی رابط | ±5 N |
| جنس بدنه | فولاد ضد زنگ |
| جنس کنتاکت | مس بریلیم |
| وزن تقریبی | 11.5 گرم |
| علامتگذاری | برچسب چسبی |
| محدوده دمای عملیاتی | -40 تا +70℃ |
| محدوده دمای ذخیرهسازی | -50 تا +70℃ |
| حداکثر رطوبت عملیاتی (غیر متراکم) | 85% |
| حداکثر رطوبت ذخیرهسازی | 95% |
| سطح حفاظت IP | IP 60 طبق EN 60529 |
مستندات محصول
نقشه شماتیک - مشخصات مکانیکی
مثال کاربردی - پیادهسازی در دنیای واقعی
