حلقه لغزنده دوار HF تک کاناله با توان پیک 1500 وات و محدوده فرکانس 18 گیگاهرتز
جزئیات محصول
| شماره کانال | 1 | محدوده فرکانس | DC تا 18 گیگاهرتز |
|---|---|---|---|
| حداکثر قدرت، حداکثر | 1500 وات | ||
| برجسته کردن | حلقه لغزنده چرخان,حلقه لغزشی مینیاتوری,حلقه لغزشی 1 کانالی HF |
||
توضیحات محصول
حلقه لغزنده دوار تک کاناله HF 1500W 18 GHz
توضیحات حلقه لغزنده دوار RF
اتصالات دوار RF برای دستگاههای چرخشی مداوم طراحی شدهاند و سیگنالهای فرکانس بالا و سرعت بالا را از اجزای ثابت به اجزای چرخشی منتقل میکنند. این حلقههای لغزنده دارای ساختار فشردهای برای ادغام آسان در دستگاههای مختلف هستند، با عملکرد قابل اعتماد و اثربخشی محافظ عالی.
اتصالات کواکسیال RF قابلیتهای پردازش سیگنال اضافی از جمله فیلتر کردن، مدولاسیون فاز، ترکیب فرکانس، تضعیف و تشخیص را فراهم میکنند. این اجزا با VSWR کم و حداقل تلفات سیگنال، الزامات سختگیرانه سیستمهای تسلیحاتی و ابزارهای اندازهگیری دقیق را برآورده میکنند.
مشخصات فنی
| کانال | 1 |
| محدوده فرکانس | DC تا 18GHz |
| VSWR، حداکثر | 1.20@ 0 تا 6GHz; 1.25@ 6 تا 12GHz; 1.35@ 12 تا 18 GHz |
| تغییرات VSWR | 0.03 |
| افت درج | 0.25 dB@ 0 تا 6GHz; 0.35dB@6 تا 12GHz; 0.50dB @12 تا 18GHz |
| تغییرات افت درج | 0.04dB |
| فاز، حداکثر | 1° |
| توان پیک، حداکثر | 1500W |
| توان متوسط، حداکثر | 200W@1 GHz; 30W@18GHz |
| سرعت کار، حداکثر | 100 RPM |
| نوع کانکتور | SMA ماده (50Ω) |
| جنس تماس | مس بریلیم |
| جنس کانکتور | فولاد ضد زنگ |
| بار محوری سطح انتهایی، حداکثر | ±2N |
| بار شعاعی سطح انتهایی، حداکثر | ±2N |
| گشتاور شروع | 0.5Ncm، حداکثر |
| گشتاور کار | 1Ncm، حداکثر |
| وزن | 10 گرم |
| دمای کار | -40~+70℃ |
| رطوبت | 85% |
| درجه حفاظت | IP40 |
| عمر | 0.5 میلیون دور |
نقشه شماتیک
نقشه شماتیک - LPHF-01A

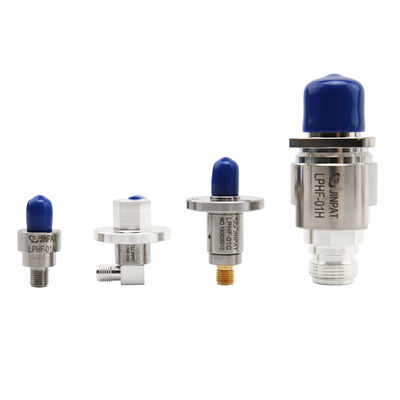

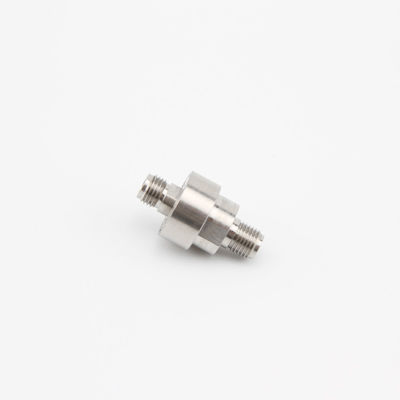

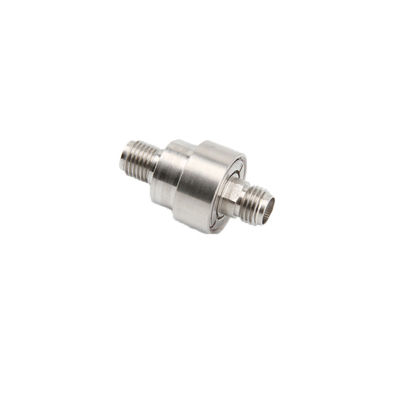

نمایش محصول
نمایش محصول - LPHF-01A
