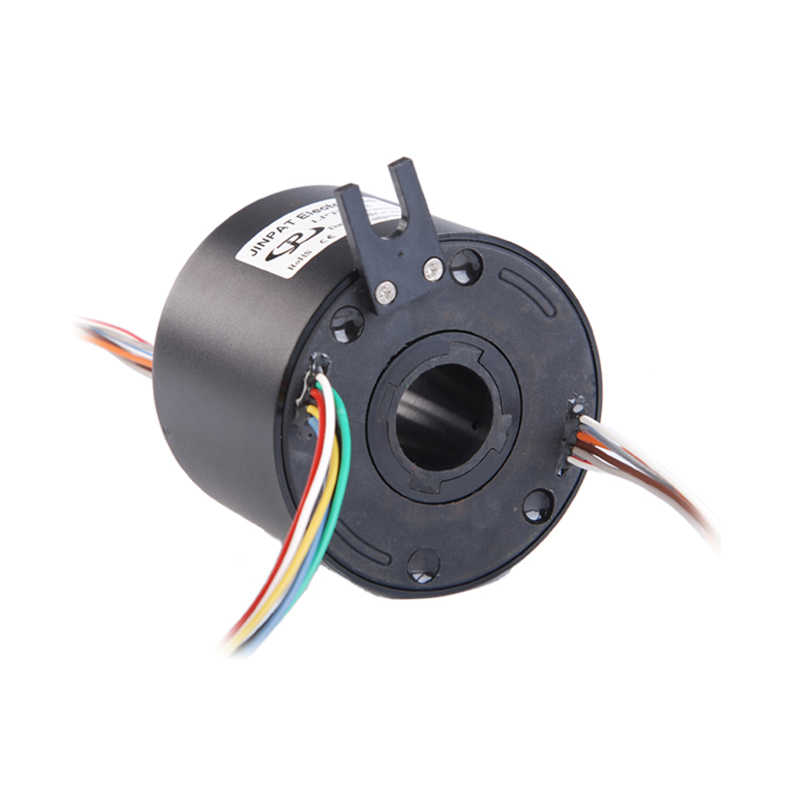

رینگ لغزنده با سوراخ عبوری 70 میلی‌متری، 6 مدار، 10 آمپر در هر حلقه
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| اندازه سوراخ | 70 میلی متر | تعداد مدارها | 6 مدار |
|---|---|---|---|
| جریان در هر مدار | 10 A | سرعت عملیاتی | 0-400 دور در دقیقه |
| دمای کار | -20 تا +60 درجه سانتیگراد | رطوبت کاری | 60% RH یا بالاتر |
| درجه بندی ولتاژ | 380 ولت AC/DC یا بالاتر | قدرت دی الکتریک | 800 ولت @50Hz |
| مقاومت عایق | 50mΩ @500vdc | نویز الکتریکی | ≤30mΩ |
| مواد تماس | فلز گرانبها | طول سیم سربی | 300 میلی متر |
| مصالح ساختمانی | آلیاژ آلومینیوم | کلاس حفاظت | IP44 یا بالاتر |
| گشتاور | ≤9.25 گرم*متر | ||
| برجسته کردن | رینگ لغزنده با سوراخ عبوری 70 میلی‌متری,رینگ لغزنده 6 مداره 10 آمپر,رینگ لغزنده با سوراخ عبوری 10 آمپر,6 circuit slip ring 10A,through hole slip ring 10A |
||
توضیحات محصول
رینگ لغزنده از طریق سوراخ - 15A 38mm 6 مدار با سوراخ
ویژگی های محصول
| نوع | لوازم جانبی الکترونیکی |
| مدل | رینگ لغزنده از طریق سوراخ |
| اندازه سوراخ | 70 میلی متر |
| تعداد مدارها | 6 مدار (10A در هر جریان حلقه یا سیگنال مسیریابی) |
| گشتاور | کوچکتر از 9.25 گرم*متر (برای مرجع) |
بررسی اجمالی محصول
این رینگ لغزنده از طریق سوراخ با عملکرد بالا دارای یک سوراخ 70 میلی متری بدون مانع برای مسیریابی فضا برای هیدرولیک، پنوماتیک یا نصب شفت متحدالمرکز است. با استفاده از فناوری پیشرفته برس فیبری، چندین نقطه تماس در هر دسته برس با نیروی تماس کم و نرخ سایش ارائه می دهد.
مشخصات کلیدی
| مدارها | 6 مدار (ماژول 1-24 مدار اختیاری) |
| سرعت عملیاتی | 0-400 دور در دقیقه |
| دمای کار | -20℃ تا +60℃ |
| رطوبت کاری | 60% RH یا بالاتر |
| ولتاژ نامی | 380 ولت AC/DC یا بالاتر |
| جریان نامی | 10A در هر مدار (2A/5A/15A اختیاری) |
| مقاومت دی الکتریک | ≥800V@50Hz بین هر مدار |
| مقاومت عایق | 50MΩ@ 500VDC |
| نویز الکتریکی | ≤30mΩ Min |
| جنس تماس | فلز گرانبها |
| طول سیم سرب | استاندارد 300 میلی متر (11.811 اینچ) |
| جنس محفظه | آلیاژ آلومینیوم |
| حفاظت | IP44 یا بالاتر |
ویژگی های کلیدی
- طراحی سوراخ از طریق 70 میلی متر
- قطر بیرونی جمع و جور 135 میلی متری
- طراحی مدولار با پیکربندی مدار انعطاف پذیر
- پشتیبانی از مدارهای تا 20-50 آمپر
- عملکرد مداوم با سرعت تا 400 دور در دقیقه
- بلبرینگ های فولادی و شفت ماشینکاری شده برای محیط های خشن
- نصب یقه استاندارد با نصب فلنج اختیاری
- گزینه های خروج سرب متعدد موجود است
- حلقه های آبکاری شده نقره ای استاندارد (آبکاری شده طلا اختیاری)
- واحد مهر و موم شده برای محافظت
مزایای فنی
- سازگار با پروتکل های گذرگاه داده
- عمر طولانی بدون نیاز به تعمیر و نگهداری بدون نیاز به روغن کاری
- چرخش مداوم 360° برای انتقال نیرو، سیگنال و سیال
- قابل تنظیم برای شرایط محیطی خاص
- فناوری برس فیبری برای عملکرد قابل اعتماد
- طراحی مدولار برای پیکربندی های انعطاف پذیر
اطلاعات سازنده
JINPAT Electronics در راه حل های رینگ لغزنده با کیفیت بالا تخصص دارد:
- تاسیسات تولید 12000 متر مربع با بیش از 500 کارمند
- گواهینامه ملی فناوری بالا و جدید با 69 اختراع
- بیش از 20 سال تجربه تحقیق و توسعه و تولید از سال 1996
- بیش از 10000 طرح موفق برای کاربردهای غیرنظامی، نظامی، تجاری
- مشارکت های جهانی با شرکت های بزرگ
سوالات متداول
رینگ لغزنده چیست؟
رینگ لغزنده یک دستگاه الکترومکانیکی است که امکان انتقال نیرو و سیگنال های الکتریکی از سازه های ثابت به چرخان را فراهم می کند، عملکرد مکانیکی را بهبود می بخشد و سیم های آویزان را از بین می برد.
چه نوع رینگ لغزنده ای موجود است؟
ما رینگ های لغزنده الکتریکی، رینگ های لغزنده سیگنال، اتصالات دوار پنوماتیک/هیدرولیک و راه حل های سفارشی را برای کاربردهای مختلف ارائه می دهیم.
آیا راه حل های سفارشی ارائه می دهید؟
بله، تیم مهندسی ما می تواند راه حل های رینگ لغزنده سفارشی را بر اساس نیازهای خاص شما برای مدارها، ولتاژ، سرعت و نصب توسعه دهد.
