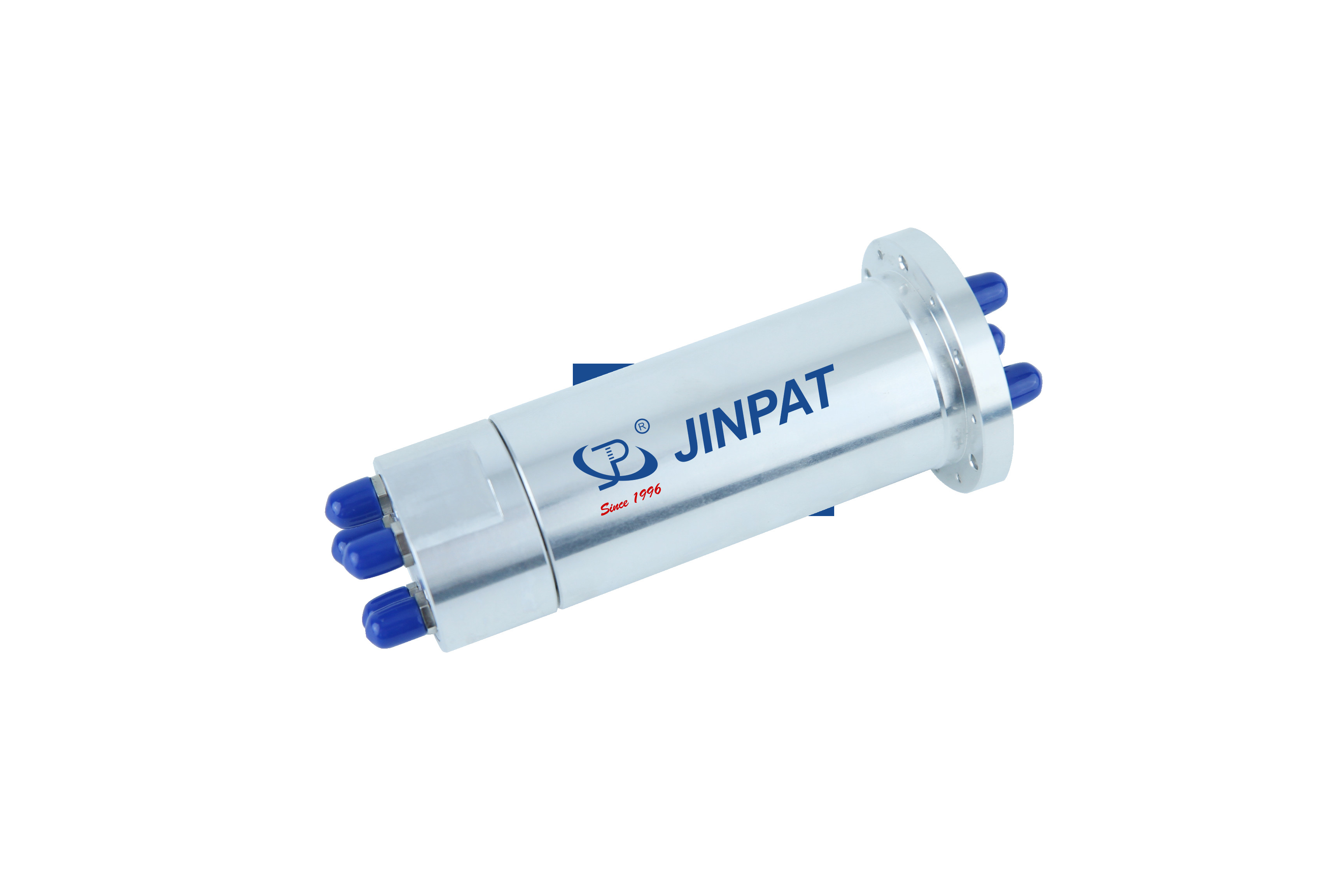

لغزش حلقه 5 کاناله با فرکانس بالا 5.25 گیگاهرتز IP40 30 دور در دقیقه
جزئیات محصول
| مشخصات کانال | CH1-CH5 | زمان زندگی ، حداقل | 5 میلیون انقلاب |
|---|---|---|---|
| ماده بدن | آلومون آلیاژ | پایان سطح مورد | اکسیداسیون رسانا |
| سطح حفاظت IP | IP40 | سطح حفاظت IP | IP40 |
| گشتاور چرخشی | 0.1 نانومتر | انزوا | 55 دسی بل |
| برجسته کردن | ip40 حلقه اسلیپ با فرکانس بالا,حلقه اسلیپ 30 دور در دقیقه با فرکانس بالا,30rpm High Frequency Slip Ring |
||
توضیحات محصول
حلقه خازن 5 کانال با فرکانس بالا IP40 30rpm 5.25GHz
خلاصه ی محصول
LPHF-05D یک مفصل چرخشی RF فشرده و با کارایی بالا است که توسط JINPAT توسعه یافته است و برای برنامه هایی که نیاز به انتقال سیگنال با فرکانس بالا و پایدار در محیط های پویا دارند طراحی شده است.با پشتیبانی تا 5 نفر.25GHz در 5 کانال مستقل، انتقال داده و قدرت کارآمد را در سیستم های با قابلیت اطمینان بالا در فضای محدود تضمین می کند.
ویژگی های کلیدی
| ویژگی | ارزش |
|---|---|
| مشخصات کانال | CH1-CH5 |
| زمان عمر، دقیقه | 5 میلیون انقلاب |
| مواد بدن | آلومینیوم آلیاژ |
| پوشش سطح کیس | اکسیداسیون رسانا |
| سطح حفاظت IP | IP40 |
| تورک چرخش | 0.1Nm |
| انزوا | ۵۵دبی |
ویژگی های محصول
- پشتیبانی فرکانس بالا:انتقال سیگنال های RF تا 5.25GHz را مدیریت می کند، ایده آل برای نظارت در زمان واقعی و مبادله داده های با سرعت بالا.
- حفاظت EMI/RFI:محافظ و فیلتر پیشرفته عملکرد پایدار را در محیط های سر و صدا تضمین می کند.
- طراحی چند کانال:5 کانال برای انتقال همزمان سیگنال های RF و قدرت، بهینه سازی ادغام سیستم.
- ساخت با دوام:به دقت با آلیاژ های با قدرت بالا برای قابلیت اطمینان طولانی مدت تحت چرخش مداوم.
- تخصیص سریع:پشتیبانی از 12 نوع کانکتور (SMA، N، BNC و غیره) با راه حل های سریع و سفارشی.
- ادغام ترکیبی:می تواند با حلقه های برقی برای نیاز به انتقال سیگنال و قدرت مخلوط ترکیب شود.
کاربردهای معمول
- سیستم های نظارت تصویری با وضوح بالا
- تجهیزات مهندسی پزشکی
- سیستم های رادار
- سیستم های مقابله ای الکترونیکی
- سیستم های ارتباطات ماهواره ای
- رباتیک پیشرفته
- کپسول الکترواپتیک
برای راه حل های یکپارچه با حلقه های لغزنده الکتریکی یا نیازهای انتقال سیگنال اضافی، لطفا با ما برای یک راه حل سفارشی متناسب با نیازهای خود تماس بگیرید.
مشخصات فنی
| کانال | CH1 | CH2 | CH3 | CH4 | CH5 | چرخش شروع | 0.3Nm |
|---|---|---|---|---|---|---|---|
| نوع رابط | SMA-F ((50Ω) | SMA-F ((50Ω) | SMA-F ((50Ω) | SMA-F ((50Ω) | SMA-F ((50Ω) | تورک چرخش | 0.1Nm |
| نوع | من | من | من | من | من | سرعت چرخش، مکس | 30 دور در دقیقه |
| محدوده فرکانس | DC-5.25GHz | DC-5.25GHz | DC-5.25GHz | DC-5.25GHz | DC-5.25GHz | زمان عمر، دقیقه | 5 میلیون انقلاب |
| قدرت اوج، مکس | 200 وات | 200 وات | 200 وات | 200 وات | 200 وات | مواد بدن | آلومینیوم آلیاژ |
| قدرت متوسط | 10W | 10W | 10W | 10W | 10W | پوشش سطح کیس | اکسیداسیون رسانا |
| VSWR، مکس | 2.0 | 2.0 | 2.0 | 2.0 | 2.5 | وزن، حدود | 0.5 کیلوگرم |
| VSWR WOW | 0.1 | 0.3 | 0.3 | 0.3 | 0.3 | سطح حفاظت IP | IP40 |
| ضایعات ورودی، مکس | 1.5دبي | 1.5دبي | 1.5دبي | 1.5دبي | 1.5دبي | دمای کار | -40 تا +65 درجه سانتیگراد |
| از دست دادن ورودی WOW | 0.15دبي | 0.3دبي | 0.3دبي | 0.3دبي | 0.3دبي | دمای ذخیره سازی | -50~+70°C |
| انزوا | ۵۵دبی | ||||||
